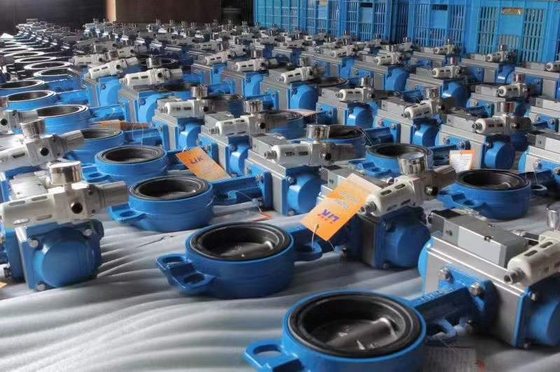

進口氣動蝶閥安裝與特點介紹
發布時間:2021/12/27
進口氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動蝶閥閥門主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能，目前氣動蝶閥在低壓大中口徑管道上的使用越來越多。
進口氣動蝶閥的主要優點，結構簡單，體積小重量輕，造價低，氣動蝶閥該特點尤其顯著，安裝在高空暗道，經過二位五通電蝶閥控制操作方便，也可調節流量介質。流體阻力較小，中大口徑的氣動蝶閥全開時有效流通面積較大，啟閉迅速省力，蝶扳旋轉90角度即可完成啟閉，氣動蝶閥由于轉軸兩側蝶板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，蝶閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，其中氣動蝶閥硬密封碟閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點，氣動蝶閥無論在低溫情況下均具有優良的密封性能。
進口氣動蝶閥安裝與特點介紹：
蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則處于全開狀態。蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
（一）方向和位置
水平管道上，閥桿方向可按下列順序確定：垂直向上、水平、向上傾斜45°；不允許垂直向下。
閥門安裝的位置，必須方便于操作；即使安裝暫時困難些，也要為操作人員的長期工作著想。最好閥門手輪與胸口取齊（一般離操作地坪1.2米），這樣，開閉閥門比較省勁。落地閥門手輪要朝上，不要傾斜。靠墻機靠設備的閥門，也要留出操作人員站立余地。要避免仰天操作，尤其是酸堿、有毒介質等，否則很不安全。
（二）施工作業
1、安裝施工必須小心，切忌撞擊蝶閥。
2、安裝前，應將閥門作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿，還要轉動幾下，看是否歪斜。還要清除閥內的雜物。
3、閥門起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在法蘭上。
4、對于閥門所連接的管路，一定要清掃干凈�？捎脡嚎s空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。
5、安裝法蘭閥門時，要注意對稱均勻地把緊螺栓。閥門法蘭與管子法蘭必須平行，間隙合理，以免閥門產生過大壓力，甚至開裂。
6、須與管子焊接的蝶閥，應先點焊，再將關閉件全開，然后焊死。注意：蝶閥裝上后不允許再焊接法蘭，以免燙傷橡膠件和防腐覆層。
（三）保護設施
有些閥門還須有外部保護，這就是保溫和保冷。
長期不用的水、蒸汽必須放掉積水。
產品使用說明
1、管道對夾法蘭標準必須與蝶閥法蘭標準相符；建議使用對焊法蘭，蝶閥專用法蘭或整體法蘭；不得使用平焊法蘭（套合式），如果用戶使用平焊法蘭，必須征得供應商同意。
2、使用安裝前應檢查使用條件是否與本蝶閥性能相通。
3、安裝前應先清理閥門內腔與密封面，不許有污物雜物附著；同時除清管道內的焊渣和其它雜物。
4、安裝時蝶板必須處于關閉位置，確保蝶板不與管道法蘭等碰撞。
5、閥座兩端突出閥體端面作為法蘭密封墊，蝶閥安裝時無需再加密封墊。
6、本蝶閥可任意位置安裝（垂直、水平、傾斜），操作機構重的規格注意設置支撐架。
7、本蝶閥在運輸、儲存過程中要保證蝶閥避免撞擊，否則會導致蝶閥密封性能下降，蝶板不得與硬物磕碰，并應打開在4°-5°的開啟位置，以保持密封面在此期間不受損傷。
8、確認法蘭焊接無誤，蝶閥裝上后不允許再焊接法蘭，以免燙傷橡膠件和防腐覆層。
9、氣動蝶閥在使用過程中，氣源要保持干燥、清潔，以免異物進入汽缸影響正常工作。
10、蝶閥在訂貨合同中無特殊說明者只允許豎直這能裝在室內使用。
11、蝶閥如遇啟閉失常，應查明原因，排除故障，不得利用敲、砸、撬和手柄接桿加長力臂等方法強行啟閉。
12、本蝶閥在儲存期未用期間，應保持干燥，不準露天存放，周圍不允許有害物質侵蝕。
進口氣動蝶閥的主要特性及用途
采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。
常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。如果要求蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
